01제품특징

매우 강하고 가볍다	그레이팅은 매우 강하고 가볍다. 그레이팅은 bearing bar와 cross bar를 격자모양으로 구성하여 서로 다른 소재들을 자동용접방식으로 고정하여 제작하였습니다.
우수한 광선흡수 및 환기효과	그레이팅은 개구부의 면적이 넓어 광선의 흡수 및 환기의 효과가 우수하다. 이러한 구조로 인하여 건물 및 공장 등의 주변에 밝고 청결한 환경을 유지할 수 있도록 해줍니다.
미끄럼 방지 및 안전성	그레이팅은 주부재가 가로방향과 세로방향으로 구성되어 있어 통행시 미끄럼방지 역할과 함께 안전성을 줍니다.
수려한 외관	bearing bar와 cross bar를 격자모양으로 구성하여 공장, 배 등의 바닥을 어느 형태로든 깔끔하게 만들어 주며, 지표면과의 아름다운 조화를 이룰 수 있습니다.
설치 및 해체가 용이하다	그레이팅은 사용자의 요구와 설치가 용이하도록 설계 및 생산이 되고 있다. 이렇게 생산된 그레이팅은 해체시에도 용이하도록 제작이 되고 있다.
최상의 설비	사용자의 요구와 목적에 맞도록 다양하고 쉽게 제작 할 수 있으며, 주부재를 견고하게 고정·제작할 수 있습니다.
경제성	그레이팅은 우수한 기술진과 현대화된 설비에 의해서 생산되며, 생산비용 등을 최대한 절감 시켜 줍니다.
주변환경과의 조화	건물 등의 주변 배수로 등에 설치하여 주변환경을 깨끗하게 만들어 줄 수 있으며, 좋은 디자인과 안전 등을 고려하여 생산하고 있습니다.

02Construction

Bearing Bar, Cross Bar, Flat Bar, Angle Type

Bearing Bar	I-25	I-32	I-38	I-44	I-50	I-50S	I-55	I-60	I-65	I-75
Dimension (mm)
Modulus of Section(cm3)	0.605	1.251	2.083	3.221	4.609	6.432	8.448	11.057	13.960	21.387
Modulus of Intentia(cm4)	0.484	0.782	1.096	1.464	1.844	2.573	3.086	3.686	4.295	5.703
Pitch(mm)	30.0					35.4
Cross Bar
Dimension (mm)

Flat Bar	I-25	I-32	I-38	I-44	I-50	I-50S	I-55	I-60	I-65	I-75
Flat Bar
Modulus of Section(cm3)	0.651	1.365	2.286	3.549	5.208	6.250	8.319	13.731	21.094	36.450
Modulus of Intentia(cm4)	0.521	0.858	1.203	1.613	2.083	2.500	3.025	4.225	5.625	8.100
Angle(DXW)	30 x 30	40 x 40		50 x 50	54 x 54		59 x 49	69 x 54	69 x 54	79 x 54
Angle Dimension(mm)

Bearing Bar, Flat Bar Pitch

H19~H25	H19~H25	H19~H38	H25~H44	H50~H75	H90~H100

Bearing Bar, Flat Bar Pitch
bearing bar는 중량물 등이 지나다니는데 있어서 평행하고 수직으로 공간에 정렬되어 하중에 잘 견디도록 설치 한다.

Cross Bar
cross bar는 bearing bar의 상면에 수직으로 높이를 맞춰 설치한다. 사각봉을 뒤틀어 놓은 것은 미그럼방지 기능 등의 역할을 하며, cross bar를 조립·설치시 하중을 고르게 분배시켜주는 역할을 한다.

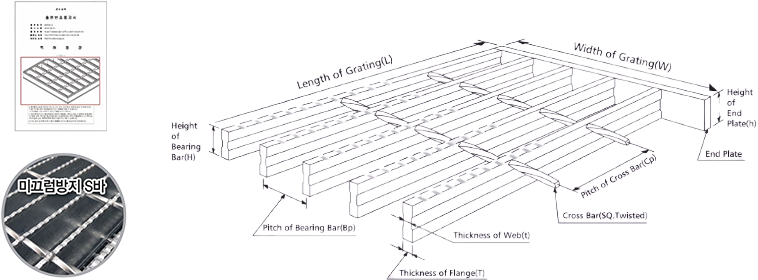

Pitch
서로 인접하는 bearing bar의 중앙에서 중앙까지의 거리를 bearing bar의 피치(Bp)라 하고, 서로 인접하는 cross bar와의 거리를 cross bar의 피치(Cp)라고 한다.

Flat Bar Grating
Flat bar grating은 일반적으로 쓰여지는 자재로 만든 제품이며, 정밀함과 높은 품질수준, 외관의 수려함을 줄 수 있는 제품을 만들 수 있다.

I-Bar Grating(Bearing Bar Grating)
다른 소재로 만든 제품과 비교하여 I-Bar로 만든 제품은 매우 경제적이며, 외관도 수려하고 그 밖에 광범위하게 사용된다.

미끄럼방지(SERRATED) BAR
Bearing Bar
Flat Bar
Cross Bar
Angle

03Anchoring & Tolerances

A. Floor Grating

주어진 모든 치수는 U.S.A의 National Association of Architectural Metal Maufactures (NaAmm)의 특허 설명서에 따라서 최대 허용 공차를 적용한다.

B. Stair Tread

C. Fastening Methods

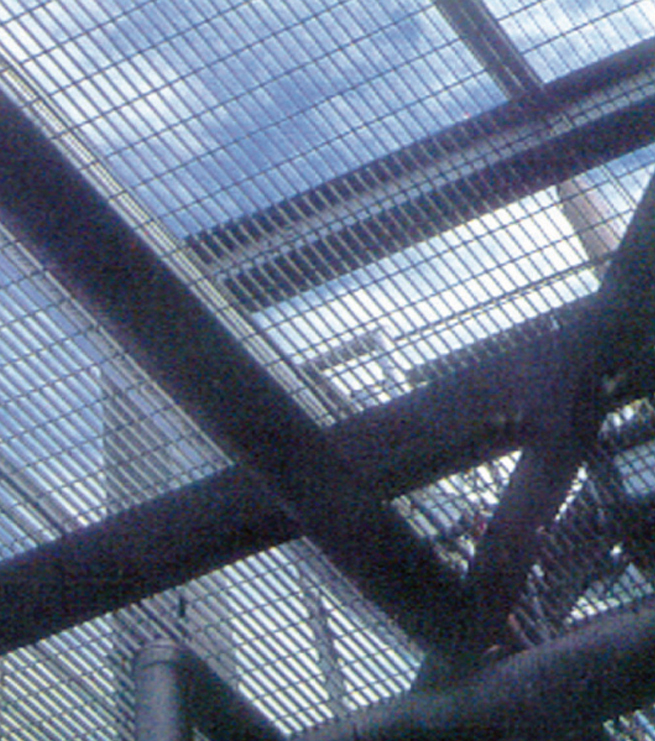

04플랜트용

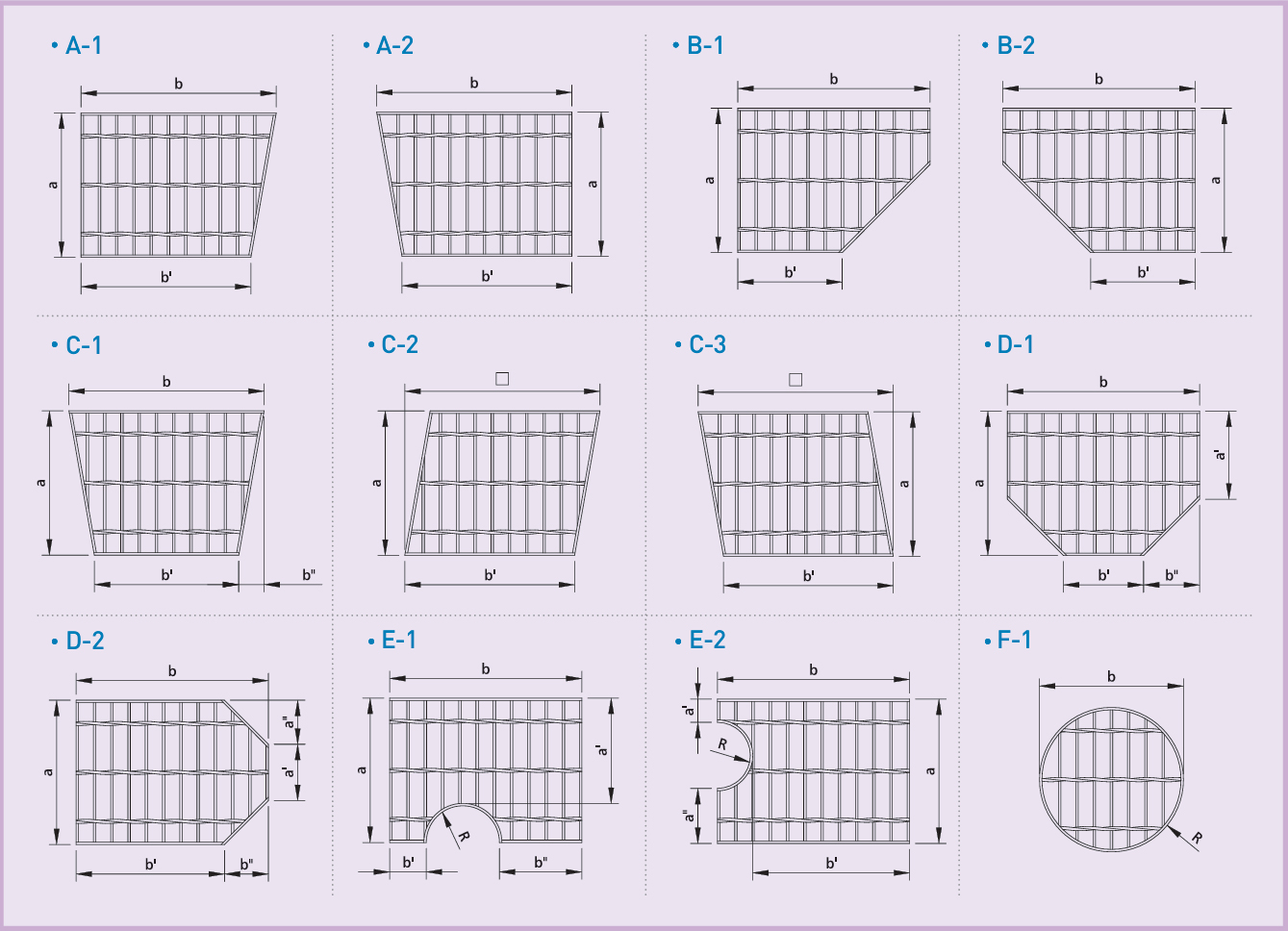

플랜트용의 경우 기본형을 포함하여 여러가지 모양 및 치수에 따라 다른 형태로 제작이 된다. 선박·시설물 등의 특수용도와 여러가지 형태의 제품을 내수 및 수출용으로 공급하고 있다.

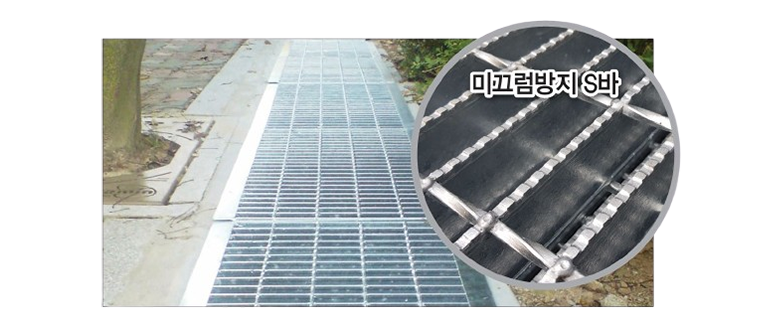

05횡단측구용

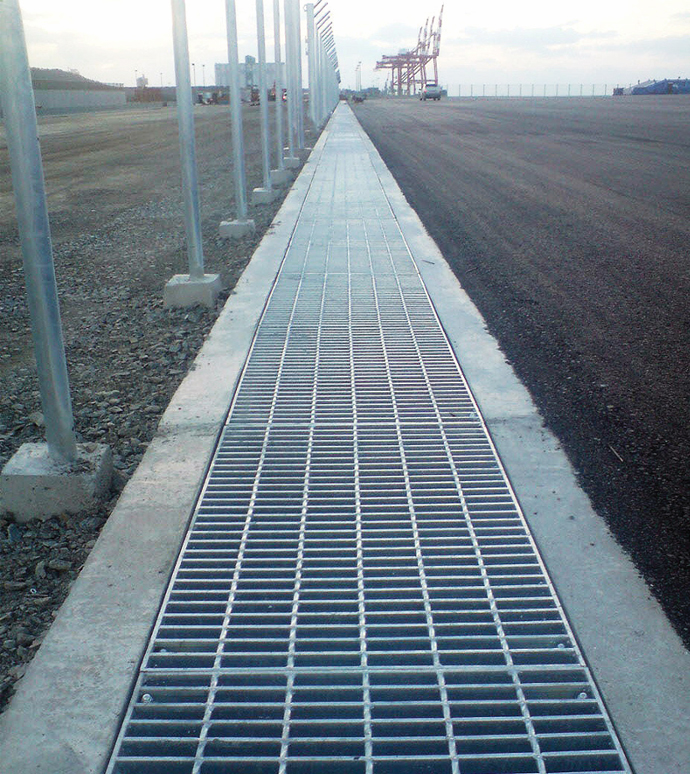

횡단측구용 그레이팅은 건물이나 집 등과 연결된 도로이 배수로 덮개로 사용되어지며, 설치후에 주변의 환경과 조경성을 높여주며, 주위환경과의 조화를 이룬다.

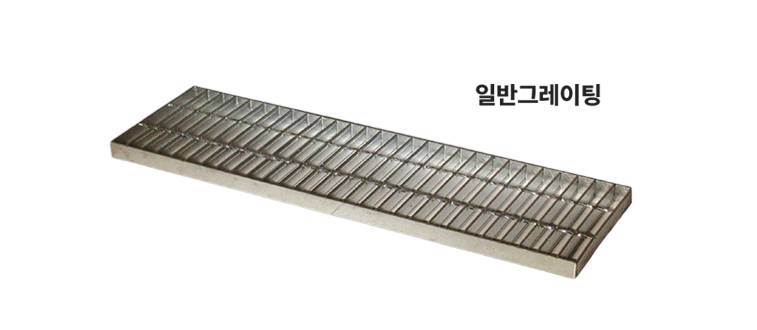

일반제품

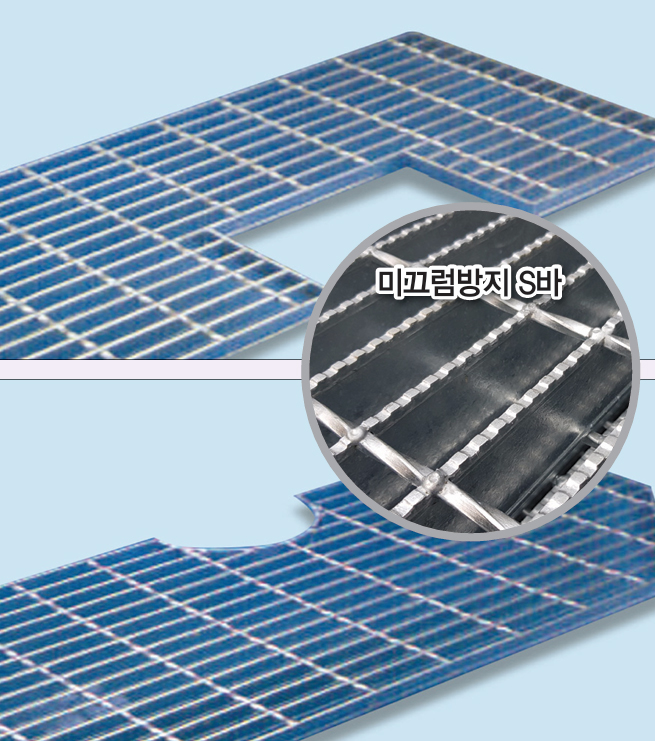

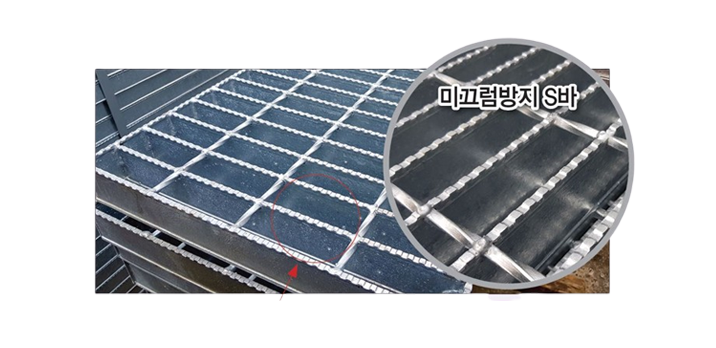

미끄럼방지제품S바 “Bearing Bar 부분에 굴곡이 있어 일반제품에 비해 미끄럼방지가 더 탁월합니다.”

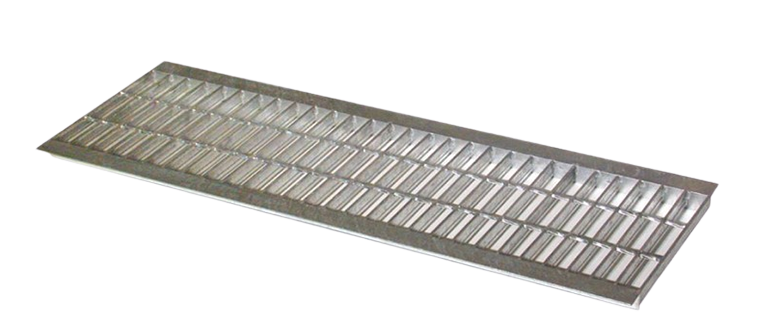

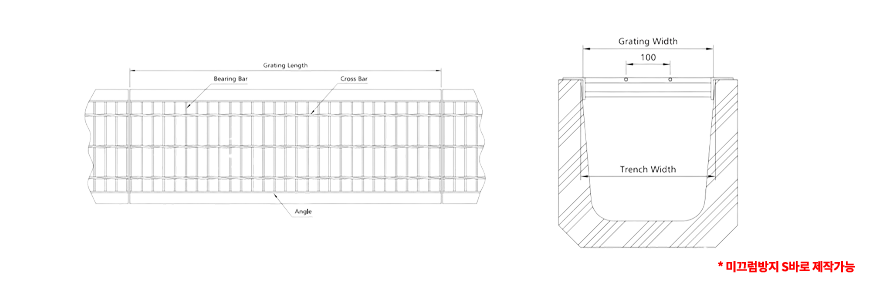

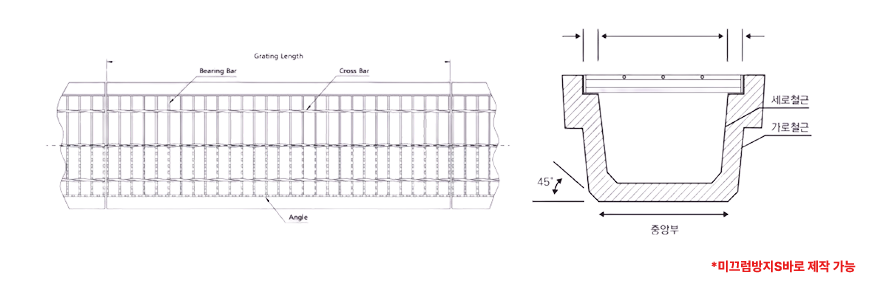

06앵글부착 측구용

U자형 콘크리트 뚜껑용으로 배수로 위에 덮어 간단하게 시공·설치 할 수 있으며, 설치후에 흔들림이 없다. 주부재에 앵글을 가로질러 만든 제품을 시공을 함으로써 설치시 미관상으로도 수려합니다.

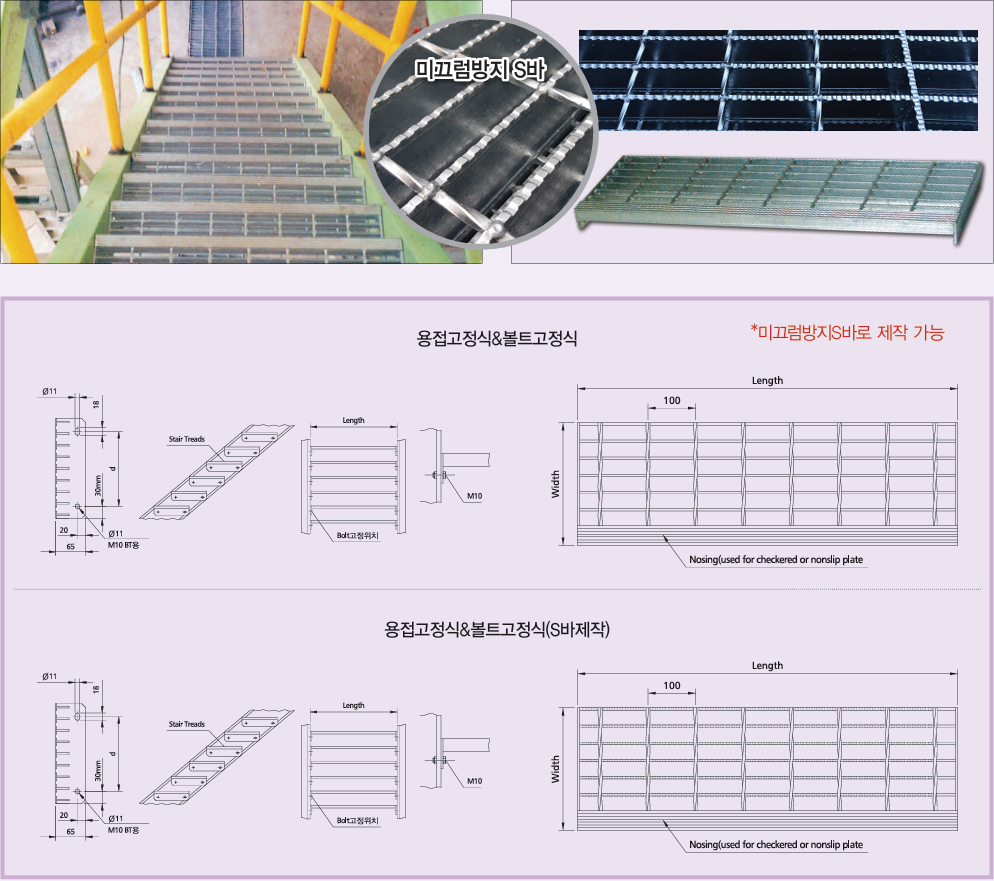

07계단용

공장이나 선박 등의 계단용으로 사용되며, 시공이 간편하고 견고하며, 미끄럽지 않고 제품의 수명이 길고 외관이 수려하다. 설치방법에 따라 볼트고정형과 용접형의 두가지 종류가 있다.

Bearing Bar	Width	Length
FB 3x25	185	500	600	700	-	-	-	-	-
	245
	275
I-5x3x25	185	-	600	700	800	900	-	-	-
	245
	275
I-5x3x32	185	-	-	-	800	900	1,000	1,100	1,200
	245
	275

미강건철(주)
